【Cisco Packet Tracer】WLCを使った無線ネットワーク構築②

前回の続きです。

hlse.hateblo.jp

WLCを設定する

WLCからAPが認識されているか確認する

WLCからAP（アクセスポイント）が認識されているか確認します。

PC0のブラウザから確認するWLCの管理画面です。

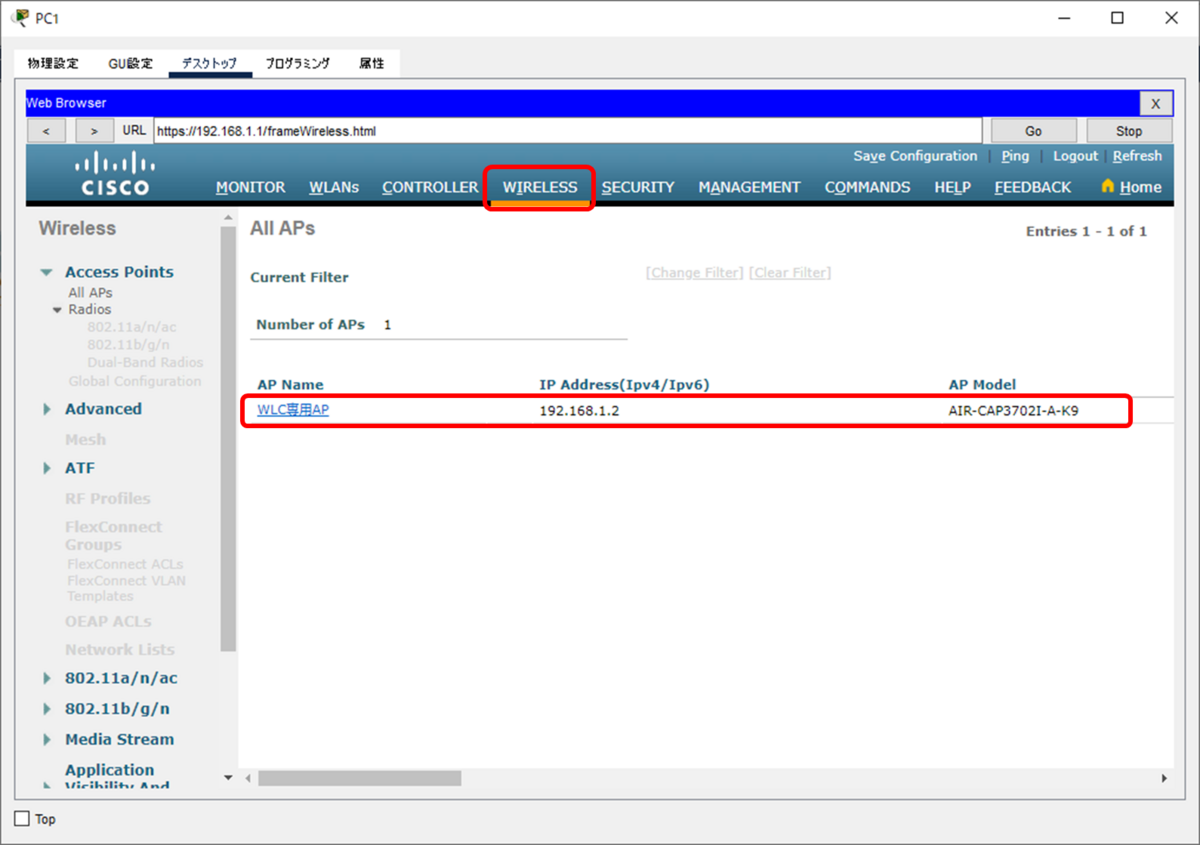

Wirelessタブを開いてAPが認識されているか確認します。

一覧にあれば認識されています。

SSIDを追加する

次にSSIDを追加します。

初期チュートリアルにてSSID（DefaultSSID）は既に追加されているのですが、

それとは別に設定します。

（初期チュートリアルのSSID（DefaultSSID）を使用する場合は不要）

SSIDとは、無線端末が認識するAPの接続名です。

windowsでみると以下のように表示されているやつですね。

WLANｓタブを開いてCreateNewのGOボタンを押します。

無線端末から表示させたいSSIDを設定します。

GENERALタブのEnabledにチェックを入れ、追加したSSIDを有効化します。

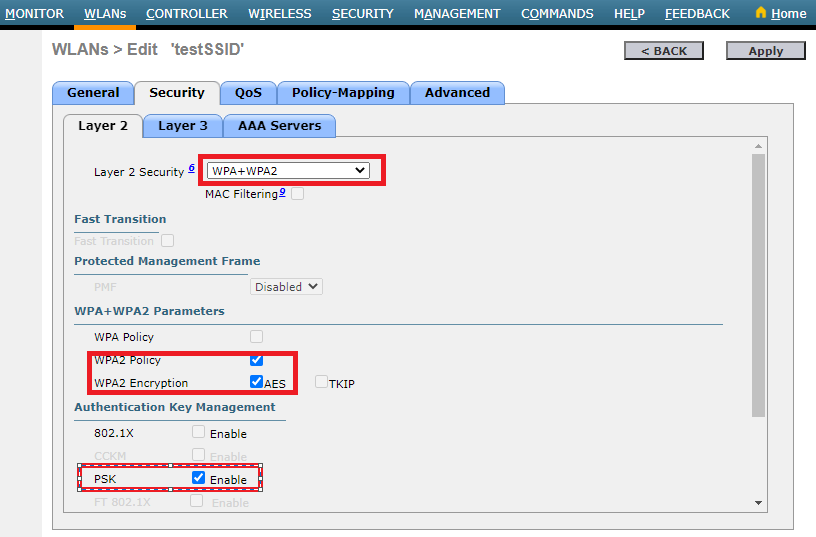

このWLCで選択可能な一番セキュリティ強度が強いWPA2パーソナルを設定します。

設定後は、APPLYボタンを押してちょっと待ちます。

画面が一覧に戻らない場合はBACKボタンを押して戻りましょう。

SSID一覧に戻ると追加されているのが分かります。

（赤線：追加したSSID）

無線端末（Laptop1）の設定

無線モジュールを取り付ける

Laptop1のデフォルトNICは有線NICであり、無線NICは搭載されていません。

そのため、

有線NICを外す → 無線NIC 取付

の作業が必要です。

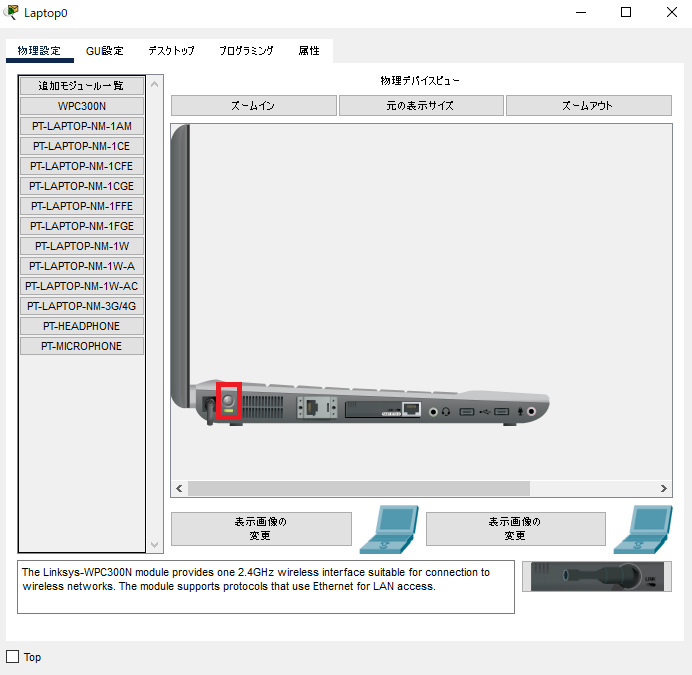

①電源をOFFします。

　※OFFしないと有線NICを取り外せません。

【ON状態】

【OFF状態】

②有線NICを外します。

黄色箇所にドラッグします。

③無線NICを取り付けます。

無線NICのネットワーク情報を設定する

SSID、IPアドレス、サブネットマスクなどAP接続に必要な設定をします。

APに接続できていれば、無線接続の「｜｜｜｜｜｜｜｜」が出現します。

無線端末がLANに接続できているか確認する

PING疎通確認

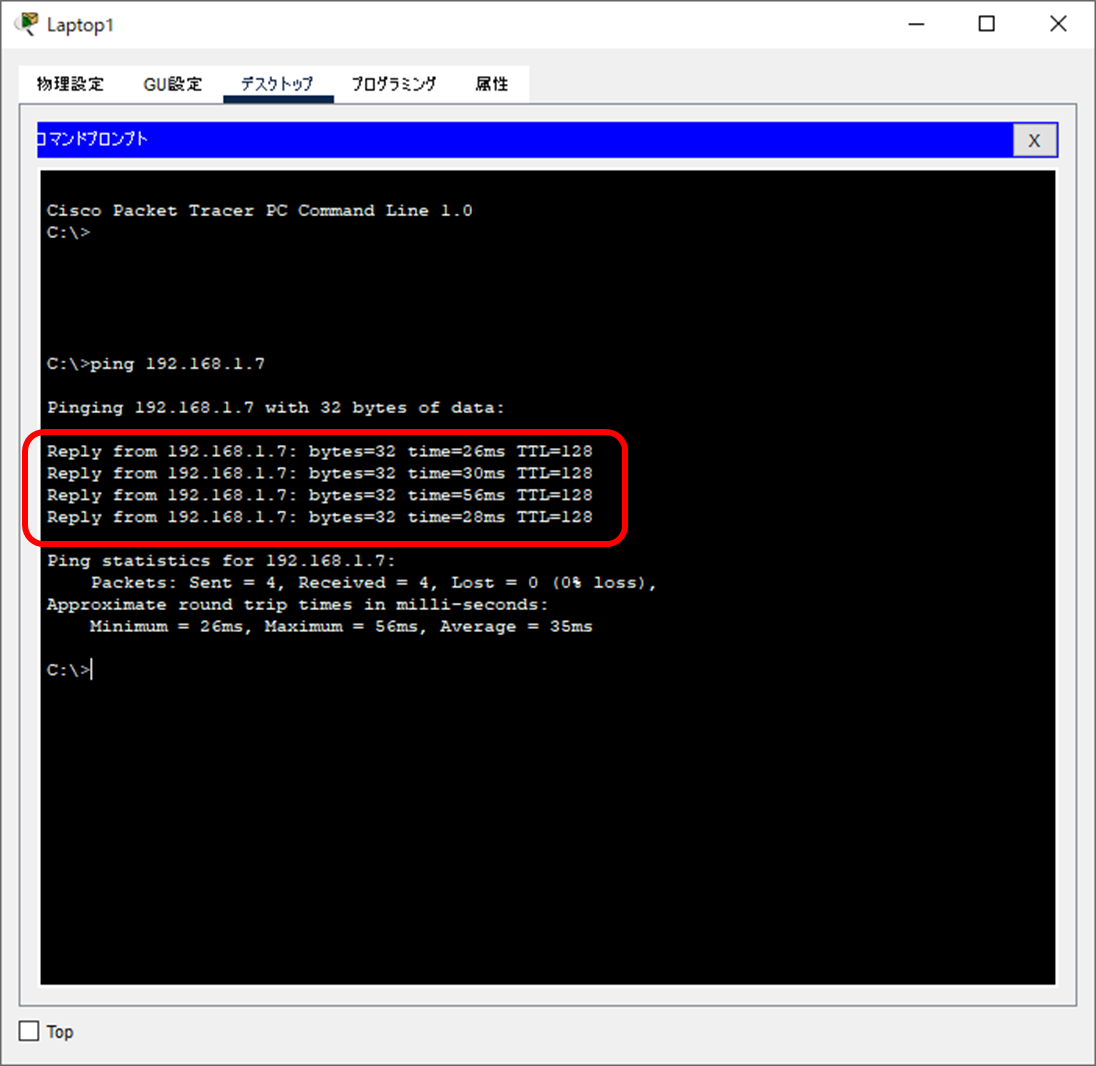

Server1のIPアドレス192.168.1.7にPINGコマンドを実行します。

ping 192.168.1.7

問題なければPING応答がかえってきます。

Webサーバ（HTTP）接続確認

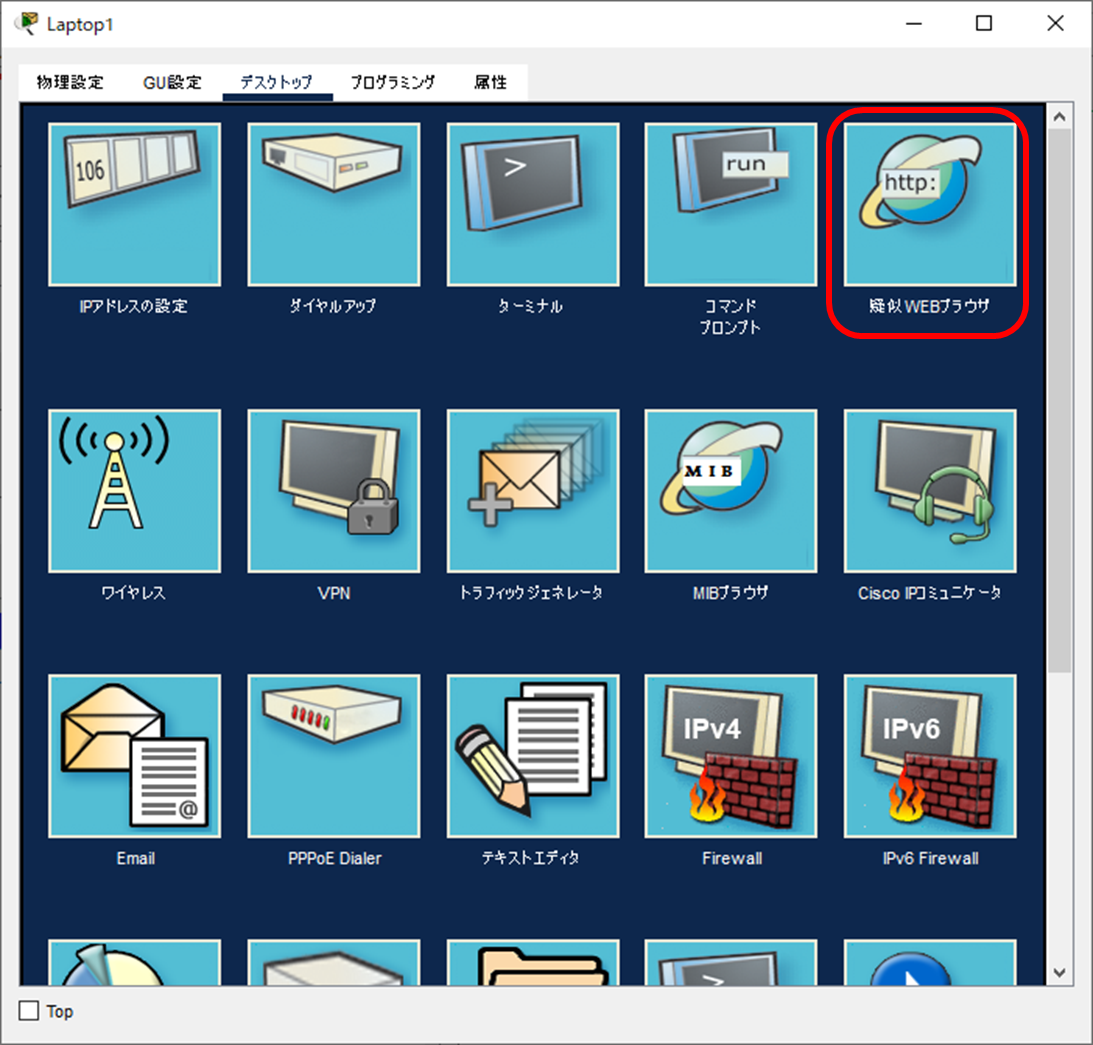

Laptop1の疑似WEBブラウザを使用してServer1に起動しているWebサーバに接続します。

SeverはデフォルトでWebサーバが起動しており、helloworld.htmlファイルが設定されています。

以下URLにてHello, world!が表示されれば通信ができていることとなります。

http://192.168.1.7/helloworld.html

Cisco Packet Tracerの設定ファイル

今回の作成したCisco Packet Tracerの設定ファイルを参照したい場合以下URLよりダウンロードしてください。

独学_WLC_BASE.pkt - Google ドライブ

参考書籍

書籍名：ネットワーク超入門　手を動かしながら学ぶIPネットワーク
著者：GENE
出版社：技術評論社

［ネットワーク超入門］手を動かしながら学ぶIPネットワーク [ Gene ]
