書籍「ネットワーク超入門(著 GENE) 」演習④ VLAN - 新ネットワークスペシャリスト道

ネットワーク技術力向上のために購入した書籍「ネットワーク超入門」内の演習をCisco Packet Tracer で実際に構築してみました。

今回の演習で扱ったVLANは、

1つの物理的なイーサネットネットワークの中に複数の論理的なネットワークを構成する技術です。

VLAN（Virtual LAN）を使用することで、

ネットワーク内のブロードキャスト範囲を分割でき、

セキュリティやネットワーク効率を向上させることが可能です。

この演習で各デバイスが所属するネットワークを論理的に分割することで、

異なるネットワーク間での通信制御を行うプロセスを体験しました。

実際に手を動かすことで机上での知識が現実的な理解に結びつき、

確かな技術として定着していくのを感じています。

演習

演習概要

演習タイトル：VLAN

掲載ページ：P.108-118

演習概要：L2SWを3台使用して、２つの独立したネットワークを構築する

各機器の配置と配線

【ネットワーク図】

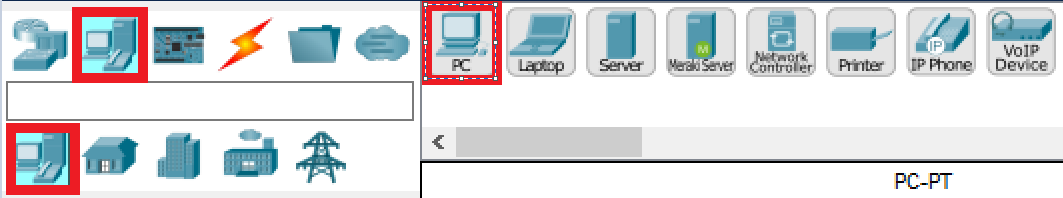

【PC1】から【PC4】

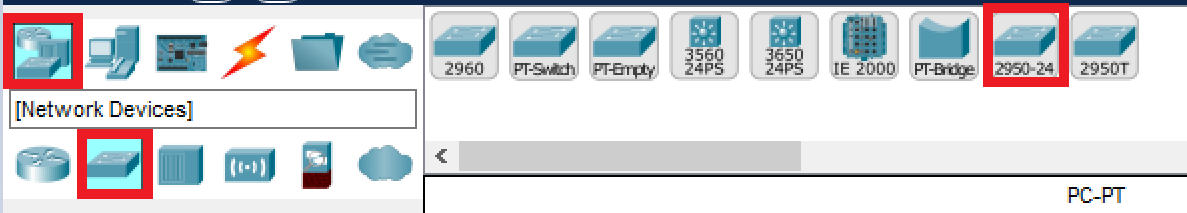

【Switch1】から【Switch3】

【ネットワークIPアドレス表】

ネットワーク設定

各機器のネットワーク設定を行っていきます。PCの設定はGUIで行いました。ルータに関しては、CCNA勉強のため、CLIからコマンドにて設定しています。

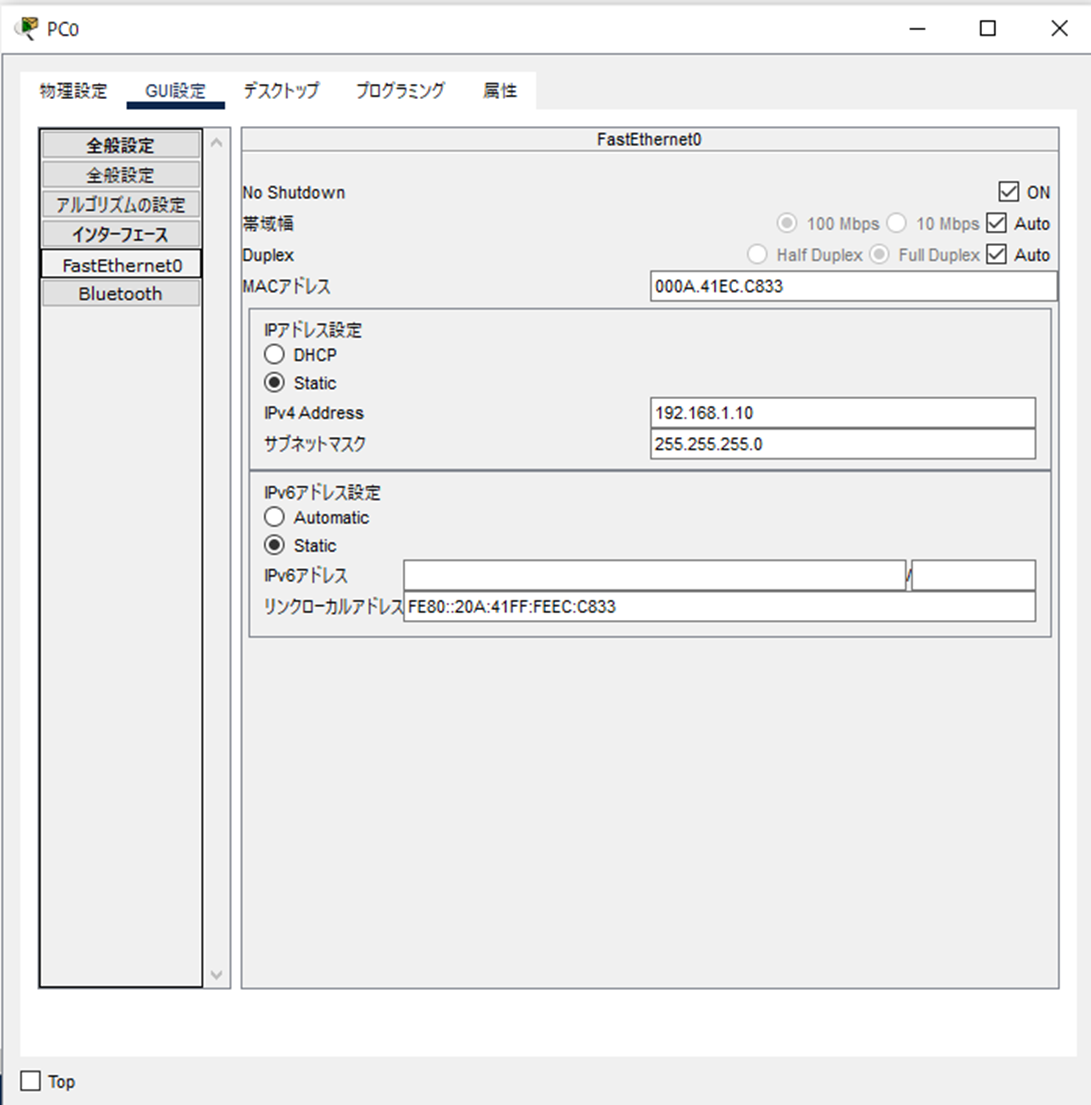

【PC1】から【PC4】

全PCに同じセグメント（192.168.1.0 / 24）のIPアドレスを設定します。

VLANを設定しなければすべての各PC間の通信は可能です。

【Switch1】

Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit

Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit

Switch(config)#interface fastEthernet 0/3
Switch(config-if)#switchport mode trunk

【Switch2】

Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode trunk

Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport mode trunk

【Switch3】

Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit

Switch(config)#interface fastEthernet 0/3
Switch(config-if)#switchport mode trunk
